I- Giới thiệu chung:
- Mục đích treo cáp ADSS KV100 trên cột thẳng, không tập trung áp lực lên cột nhằm tránh lực bẻ cáp, ngoài ra còn bảo vệ cáp và giảm rung. Bộ treo cáp quang ADSS bao gồm: kẹp đỡ, các phụ kiện nối. Lực bám cáp lớn hơn 10-20% khả năng chịu lực của cáp, dễ dàng lắp đặt;
- Bộ treo cáp được thiết kế và sử dụng để giảm áp lực tĩnh tại điểm treo cáp đồng thời chống lại các lực tác động do gió tạo ra sự dao động của cáp

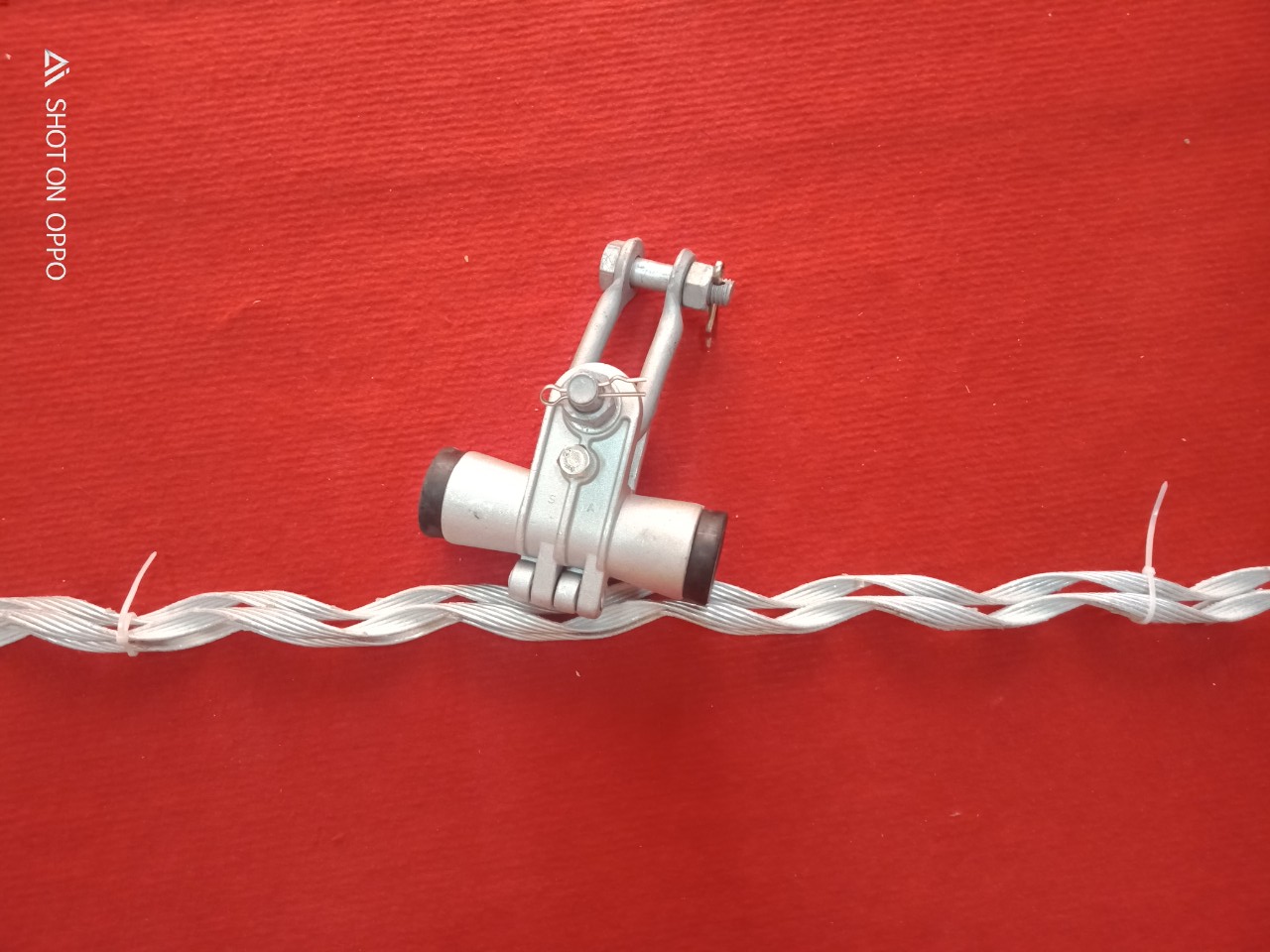

II- Đặc điểm Treo đỡ cáp quang ADSS KV100:
- Dạng cơ khí, 02 mảnh ghép lại với nhau, dùng để treo (đỡ) cáp ADSS. Có thể tháo dỡ và sử dụng lại được nhiều lần mà không phải thay thế hay bổ sung các phụ kiện;
- Các áp lực được phân phối đều trên bề mặt cáp ADSS, tránh sự tập trung áp lực trên cáp tại vị trí lắp đặt;
- Chống xung dao động đối với cáp, khả năng bám giữ đạt tới 10 -20% lực kéo cho phép của cáp;
- Bề mặt tiếp xúc với cáp quang rộng cùng với vòng kẹp cáp bằng cao su tổng hợp chất lượng cao nhằm giảm sự mài mòn và nâng cao khả năng chống rung cho cáp;
- Cấu tạo cơ khí chắc chắn với chất liệu hợp kim nhôm thích hợp cho công tác thi công treo cáp ngoài trời với tuổi thọ sản phẩm cao;
- Dễ lắp đặt, không cần phải sử dụng những dụng cụ đặc biệt chuyên dụng để thao tác. Không cần duy tu bảo trì trong quá trình khai thác, sử dụng;
- Khả năng treo cáp trên cột đạt góc nghiêng ≤ 25%;
- Góc nghiêng một hướng cho phép: 15 – 18%;
- Treo đỡ cáp trên cột.
IV- Đặc tính kỹ thuật:

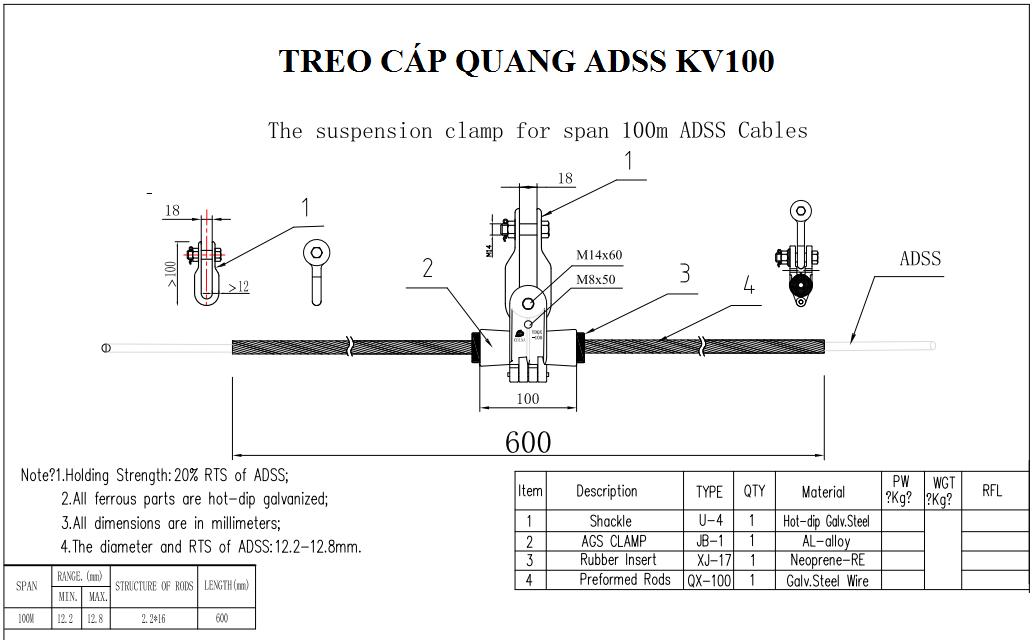

1. Treo đỡ cáp ADSS- KV100:
- Bộ móc treo ( U- Shackle): Độ dày >=Ø12mm, độ hở 18mm, mạ nhúng
- Kẹp cáp AGS ( AGS clamp): Hợp kim nhôm, kết cấu 2 mảnh, dài 100mm
- Cao su chèn ( Rubber insert): Nâng cao khả năng tự chống rung và ít chịu mài mòn, có khả năng chịu nhiệt cao, có độ uốn cong>=90 độ. Chất liệu làm bằng cao su tổng hợp chất lượng cao.
- Bulong +Ecu mạ nhúng có chốt chẻ
- Dây lót cáp dài 600mm, có lớp cát tạo ma sát
- Đường kính cáp áp dụng: 12.2-12.8mm
