Chuỗi Néo cách điện Polymer 24/35/110kV - Tải trọng 120kN
- Cách điện Polymer cho các cấp điện áp 24/35/110kV
- Tải trọng lực kéo lên đến >= 120kN
- Chất liệu cách biện là Polymer
- Chiều dài dòng rò cao, khoảng cách các viền cách điện tiêu chuẩn
- Sản xuất theo tiêu chuẩn ISO 9001 và IEC 61109-2008

- +

ĐẶT HÀNG NGAY

Chi tiết sản phẩm
Thông tin cấu hình

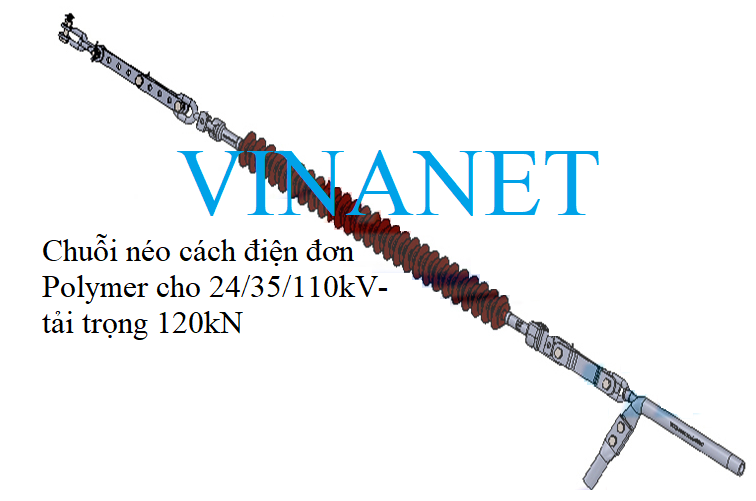

Chuỗi Néo cách điện đơn chất liệu cách điện bằng Polymer 24/35/110kV-Tải trọng >= 120kN

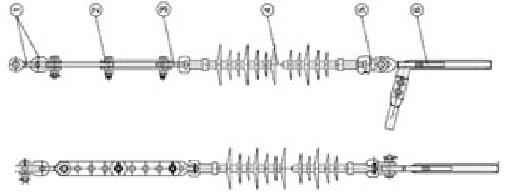

Các thành phần của Chuỗi néo đơn cách điện Polymer 24/35/110kV- tải trọng >= 120kN

STT	Hạng mục	Lực kN	Đơn vị tính	Số lượng
1	Gu dông treo chuỗi	120kN	Cái	01
2	Khớp nối trung gian	120kN	Cái	01
3	Vòng treo đầu tròn, thanh kết nối	120kN	Cái	01
4	Cách điện Polymer	120kN	Cái	01
5	Mắt nối đơn, thanh kết nối	120kN	Cái	01
6	Khóa néo dây dẫn	120kN	Cái	01

Tác dụng của các thành phần Chuỗi Néo cách điện Polymer:
1- CK néo chuỗi: Cố định toàn bộ Chuỗi néo cách điện vào gông, chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 120kN

3- Khớp nối trung gian: chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 120kN, tác dụng chuyển hướng và kéo căng dây dẫn

4- Cách điện Polymer: Tác dụng cách điện dây dẫn với cột, lực tải trọng >= 120kN, chất liệu Polymer cách điện áp 24/35/110kV

5-Mắt nối đơn, thanh nối: nối cách điện với néo cáp, tác dụng cách điện dây dẫn với cột, lực tải trọng >= 120kN

5-Khóa Néo dây dẫn: Đùng để đỡ cáp

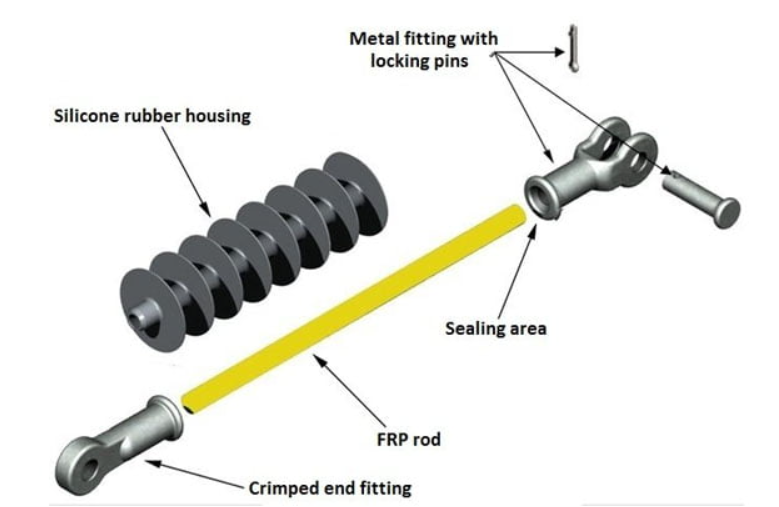

Cấu tạo cách điện Polymer 24/35/110kV- tải trọng 120kN
Cách điện polymeric (polymer insulator) được chế tạo bằng vật liệu polymer (silicon rubber, composite) có trọng lượng nhẹ hơn từ 20-35% cách điện bằng sứ. Chất liệu silicon có tính chống lão hóa, ngăn ngừa đọng nước trên bề mặt. Chống được va đập gây vỡ, biến dạng
Chuỗi cách điện gồm các loại tải trọng từ 70kN đến 550kN.

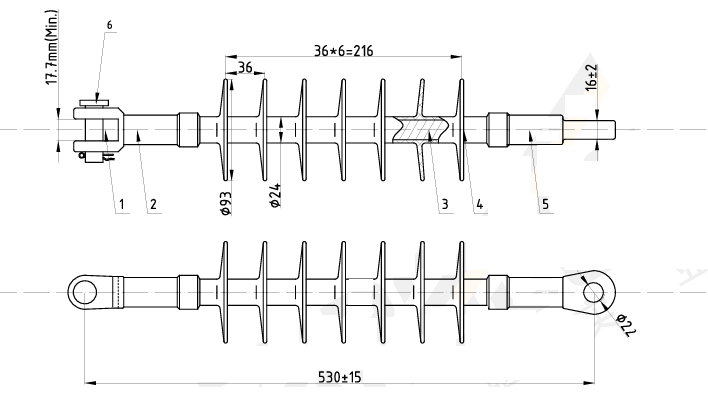

Thông số của chuỗi cách điên Polymer 35kV tải trọng 70kN
1- Chiều dài: đáp ứng cho cá điện áp 24/35/110kV
2- Lỗ kiết nối: phi 22mm
3- Vật liệu cách điện: theo tiêu chuẩn IEC 61109-2008
4- Chiều dài dòng rò: đáp ứng cho cá điện áp 24/35/110kV
5- khoảng cách các đỉnh khe cách điện: 36mm
6- Khoảng cách đầu và cuối đỉnh khe cách điện: đáp ứng cho cá điện áp 24/35/110kV
7- Số đỉnh khe cách điện: đáp ứng cho cá điện áp 24/35/110kV
Cách điện polymer (polymer insulator) đa dạng chủng loại, thích hợp với các môi trường lắp đặt, nó có đặc tính nhẹ và giá thành rẻ hơn so các loại cách điện khác như cách điện gốm, cách điện thủy tinh (glass insulator). Do vậy, sử dụng cách điện polymer việc thi công cũng trở nên đơn giản hơn.
Cách điện polymer (polymer insulator) được chế tạo theo tiêu chuẩn IEC 61109
Thông số của Cách điện Polimer 24/35/110kV-70kN
Chuỗi cách điện polymeric (polymer insulator) hay còn gọi là cách điện silicon (silicon insulator), cách điện composite (composite insulator), chuỗi cách điện,..được sử dụng làm cách điện trong các công trình đường dây và trạm biến áp. Sử dụng trong môi trường muối mặn, ô nhiễm.
Được sử dụng làm cách điện cho chuỗi đỡ đơn, đỡ kép, đỡ lèo,... Cách điện cho chuỗi néo đơn, néo kép,... Cách điện đứng trong các trạm biến áp.
