Chuỗi Đỡ cách điện Polymer 24/35/100kV- tải trọng 70kN

Liên hệ

Chuỗi Đỡ cách điện Polymer 24/35/110kV- tải trọng 70kN
- Dùng cho cấp điện áp từ 24kV, 35kV, 110kV
- Lực đỡ tải trọng 70kN
- Chất liệu cách điện bằng polymer
- Phụ kiện được làm bằng thép, mạ nhúng nóng

- +

ĐẶT HÀNG NGAY

Chi tiết sản phẩm
Thông tin cấu hình

Chuỗi Đỡ cách điện đơn chất liệu cách điện bằng Polymer 24-35kV-Tải trọng 70kN

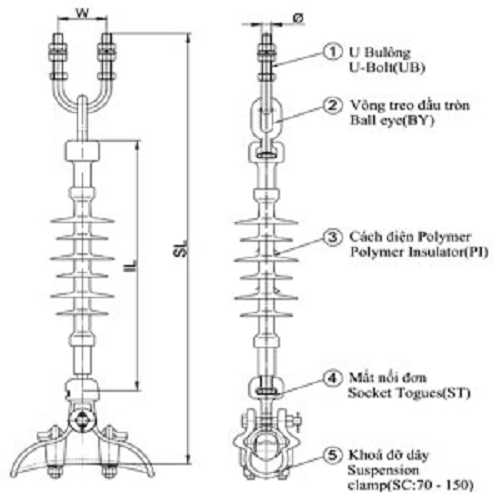

Các thành phần của Chuỗi đỡ đơn cách điện Polymer 24-35kV- tải trọng 70kN

STT	Hạng mục	Lực kN	Đơn vị tính	Số lượng
1	Gu dông treo chuỗi	70kN	Cái	01
2	Vòng treo đầu tròn	70kN	Cái	01
3	Cách điện Polymer	70kN	Cái	01
4	Mắt nối đơn	70kN	Cái
6	Khóa đỡ dây dẫn	70kN	Cái	01

Tác dụng của các thành phần Chuỗi đỡ cách điện Polymer:
1- Gu dong treo chuỗi: Cố định toàn bộ Chuỗi đỡ cách điện vào gông, chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 70kN

2-Vòng treo đầu tròn hoặc khớp nối: chất liệu thép, mạ nhúng nóng, lực tải trọng phá hủy của chi tiết >= 70kN, dùng kết nối gu dông và chuỗi cách điện

3- Cách điện Polymer: Tách dụng cách điện dây dẫn với cột, lực tải trọng >= 70kN, chất liệu Polymer chịu điện áp 24-35kV

4-Mắt nối đơn, khớp nối: nối cách điện với chuỗi đỡ

5-Khóa đỡ dây dẫn: Đùng để đỡ cáp

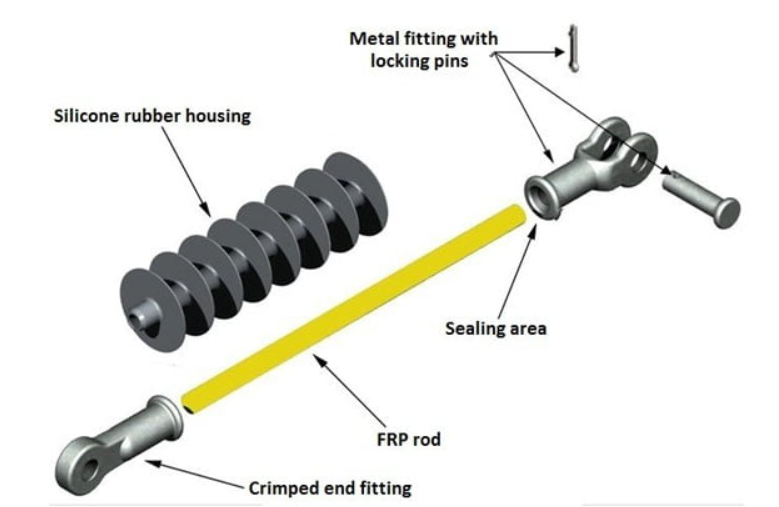

Cấu tạo cách điện Polymer 24-35kV- tải trọng 70kN
Cách điện polymeric (polymer insulator) được chế tạo bằng vật liệu polymer (silicon rubber, composite) có trọng lượng nhẹ hơn từ 20-35% cách điện bằng sứ. Chất liệu silicon có tính chống lão hóa, ngăn ngừa đọng nước trên bề mặt. Chống được va đập gây vỡ, biến dạng
Chuỗi cách điện gồm các loại tải trọng từ 70kN đến 550kN.

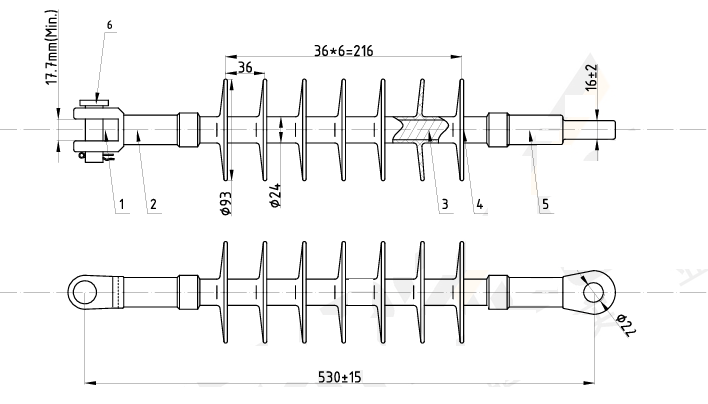

Thông số của chuỗi cách điên Polymer 24/35/110kV tải trọng 70kN
1- Chiều dài: phù hợp với 24/35/110kV
2- Lỗ kiết nối: phi 22mm
3- Vật liệu cách điện: theo tiêu chuẩn IEC 61109-2008
4- Chiều dài dòng rò: phù hợp với 24/35/110kV
5- khoảng cách các đỉnh khe cách điện: 36mm
6- Khoảng cách đầu và cuối đỉnh khe cách điện:phù hợp với 24/35/110kV
7- Số đỉnh khe cách điện: phù hợp với 24/35/110kV
Cách điện polymer (polymer insulator) đa dạng chủng loại, thích hợp với các môi trường lắp đặt, nó có đặc tính nhẹ và giá thành rẻ hơn so các loại cách điện khác như cách điện gốm, cách điện thủy tinh (glass insulator). Do vậy, sử dụng cách điện polymer việc thi công cũng trở nên đơn giản hơn.
Cách điện polymer (polymer insulator) được chế tạo theo tiêu chuẩn IEC 61109
Chuỗi cách điện polymeric (polymer insulator) hay còn gọi là cách điện silicon (silicon insulator), cách điện composite (composite insulator), chuỗi cách điện,..được sử dụng làm cách điện trong các công trình đường dây và trạm biến áp. Sử dụng trong môi trường muối mặn, ô nhiễm.
Được sử dụng làm cách điện cho chuỗi đỡ đơn, đỡ kép, đỡ lèo,... Cách điện cho chuỗi néo đơn, néo kép,... Cách điện đứng trong các trạm biến áp.
