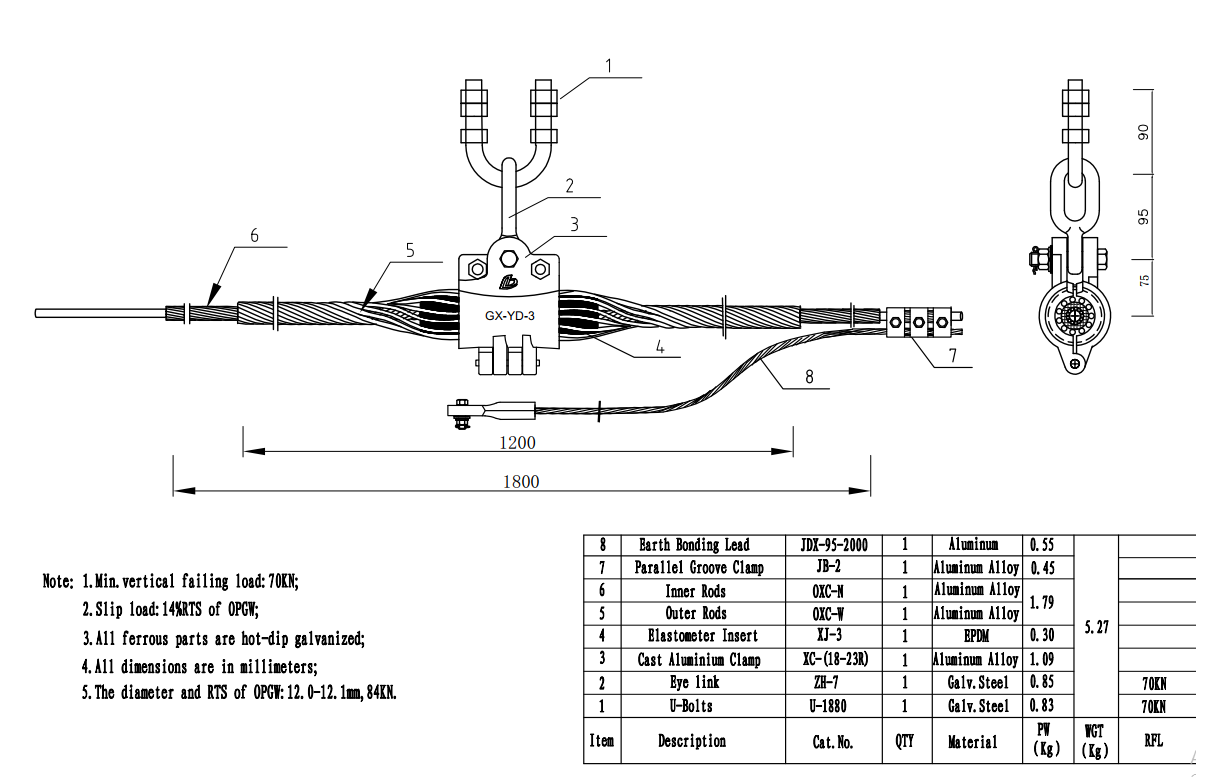

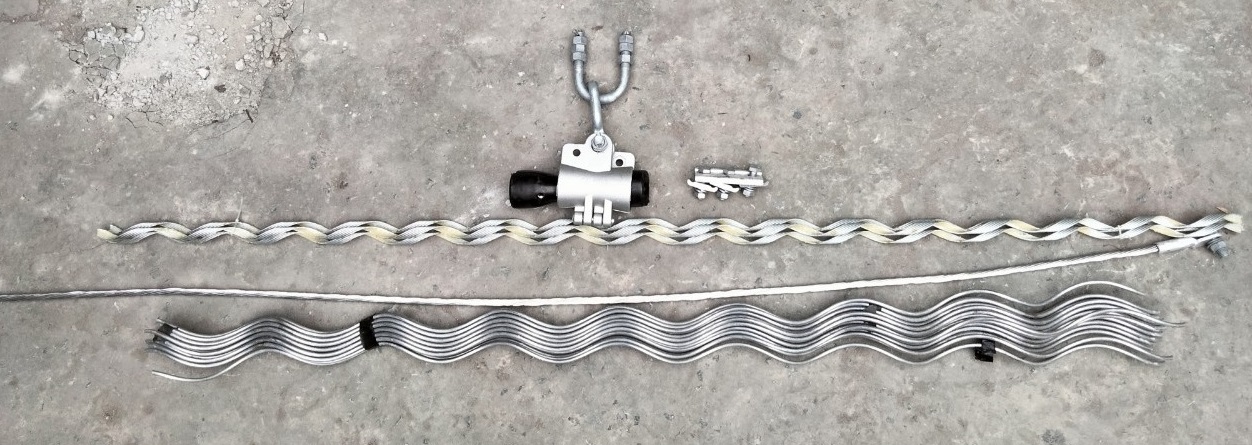

Hình ảnh minh họa chuỗi đỡ OPGW
| Danh mục |
Chỉ tiêu |
| Cáp áp dụng |
OPGW |
| Lực Min.vertical failing load |
70kN |
| Slip load |
14% RST of OPGW |
| Số 1: Móc U treo |
Bằng thép chịu lực, mạ kẽm chống gỉ |
| Số 2: Móc nối trung gian |
Bằng thép chịu lực, mạ kẽm chống gỉ |
| Số 3: Khóa đỡ cáp |
Bằng hợp kim nhôm |
| Số 4: Đệm lót cáp |
Bằng cao su tổng hợp |
| Số 5: Dây bện xoắn bảo vệ ngoài ( bọc phía ngoài dây xoắn bảo vệ trong) |
Làm sợi nhôm, mạ kẽm chống gỉ.
Chiều dài ≥1150mm |
| Số 6: Dây bện xoắn bảo vệ trong ( bọc phía ngoài cáp quang) |
Làm sợi nhôm, mạ kẽm chống gỉ.
Chiều dài ≥1700mm |
| Số 7: Ghíp kẹp nối dây tiếp đất với OPGW |
Chất liệu bằng nhôm bao gồm Ecu và Bulong, mạ kẽm chống gỉ |
| Số 8: Dây tiếp địa |
Dài 2M có bấm sẵn đầu code M14, kèm Bulong và Ecu M14, mạ kẽm chống gỉ |
| Phụ kiện |
Các bulong liên kết, các phụ kiện bằng inox không gỉ hoặc thép mạ kẽm chống gỉ |
| Áp dụng đường kính cáp OPGW |
10-12.1mm 84kN |
- Treo đỡ cáp quang OPGW, Sử dụng trên cột điện
- Sử dụng cho hệ thống cáp mạng, hệ thông cáp điện lực.
| Chi tiết kết cấu sản phẩm: |
+ Chi tiết Còng néo ( móc nối chữ U:) Chất liệu bằng thép chịu lực, được mạ kẽm chống gỉ, dùng để treo bộ néo vào cột ( móc vào lỗ của bộ gông hoặc đế ốp)
+ Chi tiết Khóa đỡ cáp: Làm bằng hợp kim nhôm, dùng để bọc bên ngoài hai tấm đệm cao su. Bulong kẹp: Được làm bằng thép mạ kẽm chống gỉ có tác dụng tạo lực ép giữa cáp và được làm bằng thép kẽm chống gỉ.
+ Chi tiết Đệm lót cáp: Gồm 2 nữa đệm hình trụ làm bằng cao su tổng hợp để bọc và cố định cáp cùng dây bảo vệ
+ Chi tiết Dât xoắn bảo vệ trong: Gồm các dây chịu lực bằng nhôm cường lực mạ kẽm chống gỉ được bọc phía ngoài cáp nhằm đảm bảo bán kính uốn cong cho cáp, để cáp không bị gập gẫy. Dây xoắn có tính đàn hồi cao, có thể sử dụng nhiều lần, Đường kính số lượng các sợi dây chịu lực đảm bảo phủ kín sợi cáp.
+ Chi tiết Dât xoắn bảo vệ ngoài: Gồm các dây chịu lực bằng nhôm cường lực mạ kẽm chống gỉ được bọc phía ngoài cáp nhằm đảm bảo bán kính uốn cong cho cáp, để cáp không bị gập gẫy. Dây xoắn có tính đàn hồi cao, có thể sử dụng nhiều lần, Đường kính số lượng các sợi dây chịu lực đảm bảo phủ kín sợi cáp.
Bộ Chuỗi Đỡ cáp OPGW là thành phần không thể thiếu khi triển khai các dự án kéo cáp quang OPGW hay là cáp chống sét, cáp thép. Có tác dụng treo giữ sợi cáp quang trên cột điện
