Giới thiệu chung ODF 32/48Fo outdoor nhựa:
Với hộp nhựa - hộp tập điểm quang được sử dụng rộng rãi trong cả nước, với độ bền cơ học tốt và đa dạng kiểu dáng kích thước. Hộp nhựa với chất liệu ABS hoặc PVC được các nhà mạng lựa chọn và sử dụng lâu năm nay, có một nhược điểm là sử dụng không được lâu, tuổi thọ trung bình của hộp nhựa dùng ngoài trời 3-5 năm, và dễ bị vỡ khi va đập mạnh. Chất liệu để cấu thành hộp nhựa quyết định độ bền và đẹp của hộp. Sử dụng cho hệ thống viễn thông,hệ thống an ninh, hệ thống truyền hình
Kết cấu hộp và hình dáng:

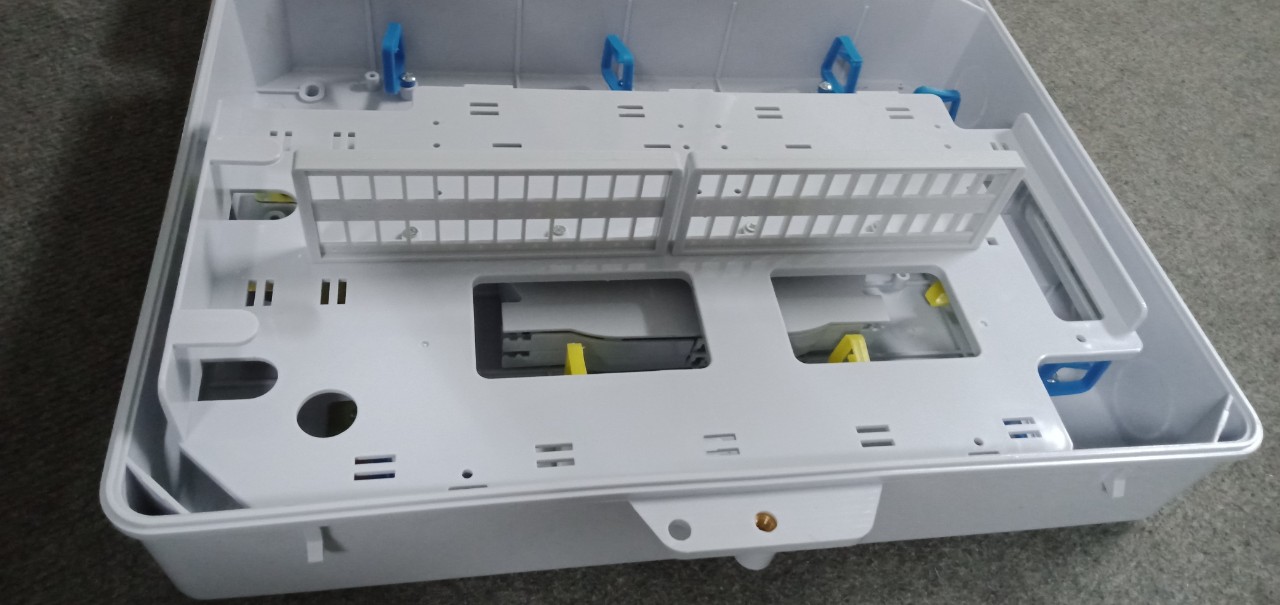

Bên trong hộp ODF 32/48FO outdoor với kết cấu khác nhau, sẽ cho người sử dụng dễ dàng lựa chọn phương án lắp đặt cho mình sao cho hợp lý và nhanh thuận tiện, đặt biệt cắt giảm được chi phí và đảm bảo được độ chuẩn chính xác của đường truyền tín hiệu. Mặt đáy hộp được bố trí cáp vào ra thuận tiện, các đầu vào ra được bịt kín chống công trùng, bụi bẩn xâm nhập vào bên trong hộp.
- Ống co nhiệt: Sử dụng khi hàn nối các mối hàn quang, nhằm bảo vệ mối hàn ko bị tác động bên ngoài làm suy hao, sau khi hàn co nhiệt xong được cố định vào khe chứa ống co nhiệt, khe nằm ngay mặt sau của tấm khay
- Băng keo: băng keo dùng để băng và bó cáp quang vào ra hoặc các vị trí cần băng chống làm hư hỏng cáp quang trong hộp
- Dây thít nhựa: Dùng để cố định và bó các sợi quang lại cho gọn gàng
- Ống nhựa mềm: Dùng để luông sợi quang sau khi được tước ra khỏi cáp, được luồn trong ống nhựa để đến vị trí hàn nối
- Vít và nở: Khi treo trên tường cần các vít nở này để treo và cố định hộp trên cao
Khóa chính chắc chắn, sử dụng chìa khóa đặc biệt, hai bên hông được thêm hai lẫy móc tạo thêm lực căng cho cánh hộp nhằm làm kín cách và thân hộp.

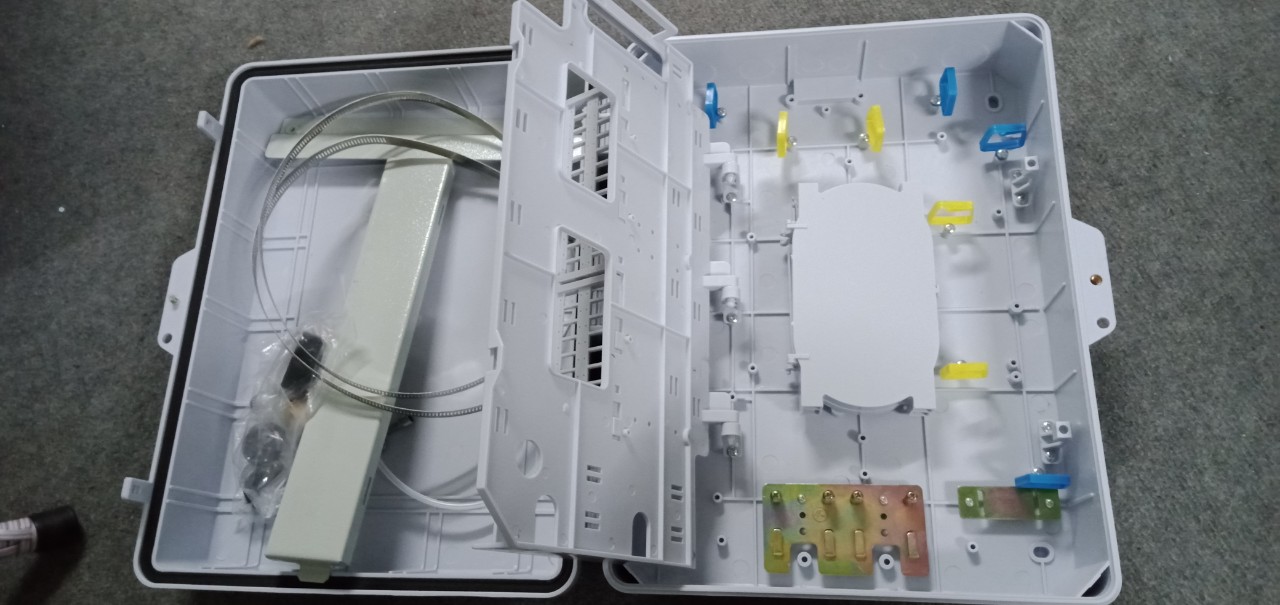

Bên trong hộp có các phụ kiện đi theo hộp, gồm dây rút, vít, ống co nhiệt, núm cao su chống nước, tất cả đều được dựng vào một túi chung. Viền cánh có gioăng cao su được gắn chìm trong hộp, chống nước chống bụi từ bên ngoài xâm nhập
Phần mặt trên của tấm panel ODF 32/48FO là vị trí quấn dự phòng các sợi quang, có các đường kính khác nhau cho từng yêu cầu khác nhau.
Mặt sau của tấm panel cũng có các vị trí lô quấn dự phòng cho dây quang, ngoài ra còn có các vị trí lắp các ống co nhiệt sau khi hàn sợi quang xong.
Lối cáp vào được thiết kế kiểu Mid-spam cho thuận tiện việc kết nối cáp quang vào bên trong hộp mà không phải cắt đứt hẳn cả bó cáp quang. Sợi thép gia cường sẽ được cố định chắc chắn, Ngoài ra dây tiếp địa sẽ được đấu nối đất phòng có mặt của dòng điện nào phát sinh.
Lối cáp thuê bao ra được bố trí riêng biệt, mỗi sợi quang ra được đi riêng một lỗ, tạo thuận lợi cho việc lắp đặt, kiểm tra bảo dưỡng và thay thế. các lỗ cáp ra được bảo vệ bằng các núm cao su chống cho bụi, công trùng bên ngoài xâm nhập.
Khóa cửa chính chắc chắn, bảo vệ tốt.
- ODF được trang bị đầy đủ phụ kiện adapter, khe chứa mối hàn quang, ống co nhiệt, dây nối quang, theo dung lượng lắp đặt đồng bộ. ODF được trang bị đồng bộ adapter và dây nối SC/APC, đường kính sợi 0.9mm, dài 1.5m, sử dụng sợi single mode
- Bước sóng làm việc: 1310 và 1550nm
- Bán kính uốn cong nhỏ nhất sau khi lắp đặt: 30mm
- Suy hao ghép nối: ≤0.3dBm
- Suy hao phản xạ ( phản hồi): ≥65 dB đối với ( APC), ≥40 dB đối với ( UPC),
- Số lần đầu nối cho phép : ≥ 200 lần
- Ống co nhiệt bảo vệ mối hàn có chiều dài 40mm, mỗi ống bảo vệ 1 sợi quang, có thanh thép kẹp giữ thẳng mỗi hàn tránh gập gẫy.
- Adapter quang đơn mốt hoặc đã mode đảm bảo chất lượng, đảo bảo độ suy hao cho phép, đảm bao trước và sau , IL≤0.3dBm. Các đầu adapter có nút bịt bảo vệ khi chưa sử dụng
III- Kết cấu hộp và hình dáng:
Bên trong hộp ODF 24FO outdoor với kết cấu khác nhau, sẽ cho người sử dụng dễ dàng lựa chọn phương án lắp đặt cho mình sao cho hợp lý và nhanh thuận tiện, đặt biệt cắt giảm được chi phí và đảm bảo được độ chuẩn chính xác của đường truyền tín hiệu.
