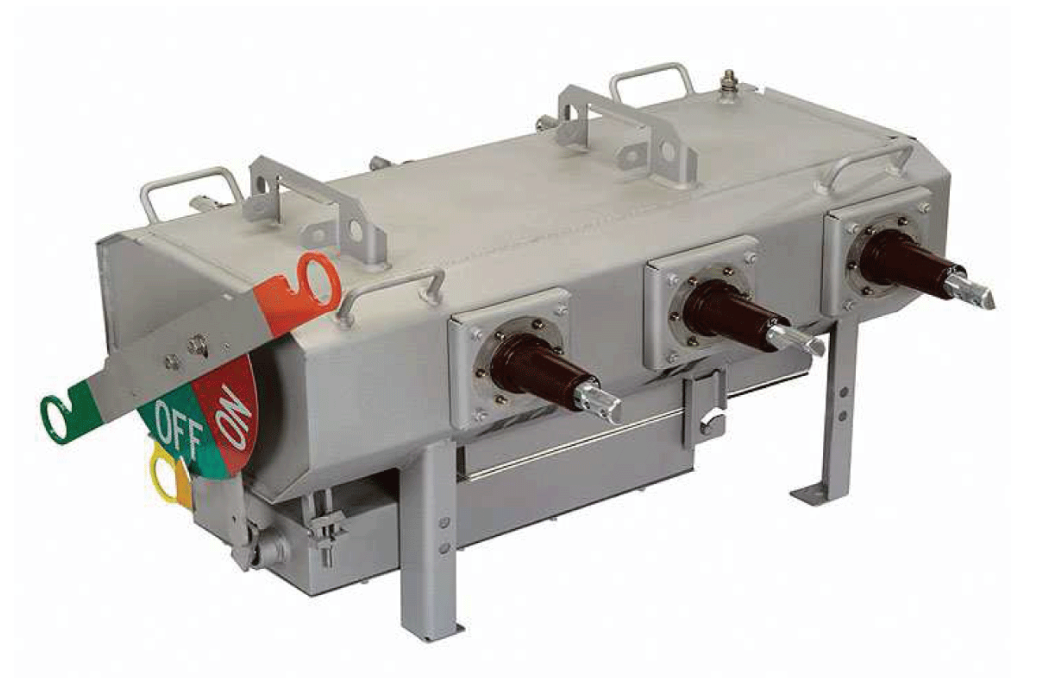

Tổng quan về LBS 35kV-630A: Cầu dao phụ tải cách điện khí, kiểu treo cột RL của Shneider Electric có 2 kiểu là tự động và bằng tay. Kiểu tự động có thể được cấu hình như một cầu dao phụ tải điều khiển từ xa, hoặc như một cầu dao phân đoạn. Cầu dao tự động này cung cấp các tính năng của một cầu dao phụ tải hay phân đoạn truyền thống, cộng với các lợi ích từ thiết kế hiện đại, tối ưu cho hệ thống hóa, điều khiển từ xa và giám sát, lý tưởng cho mọi giait pháp lưới điện thông minh, hiện tại và tương lai
- Các cầu dao RL có thể được sử dụng với điều khiển tại chỗ hoặc từ xa, hoặc như một cầu dao phân đoạn tự động hoàn toàn. Có khả năng xử lý cap cấp cho phép sử dụng chúng trong các hồ sơ tự động hóa phức tạo như tự động hóa mạch vòng ( LA) và tự đồng chuyển nguồn (ACO).
Dùng LSB 35kV-650A giảm thiểu các chi phí vận hành, thiết bị đóng cắn giám sát dòng điện và điện án dây mà không cần thêm các thiết bị đo lương khác, các dữ liệu này sau đó có thể được sử dụng để lên kế hoạch và tối ưu hóa cho các đường dây hiện hữu. Tuổi thọ dài, thiết bị ít bị bảo trì, làm giảm chi phí vận hành
LSB 35kV-630A tương thích DSA/ SCADA: khi sử dụng với một hệ thống DSA ( tự động hóa hệ thống phân phối) hoặc SCADA, các thiết bị đóng cắt LSB hỗ trợ giám sát và điều khiển từ xá với các ưu thế. Giảm thiểu thời gian di chuyển cho nhân viên bảo trì đường dây, thông tin sự cố và các trạng thái LBS được truyền tới hệ thống điều khiển, cho phép định vị nhanh chóng các phân đoạn đường dây bị sự cố. Cho phép đóng cắt từ xa, giảm thiểu khu vực bị ảnh hưởng và nhanh chóng khôi phục cấp nguồn. Có thể cấu hình và quản lý các thông số cài đặt điều khiển hệ thống, mà không cần nhân viên kỹ thuật phải đển tận nơi kiểm tra xem xét từng cầu dao tại hiện trường.
Dùng LSB 35kV-630A của Shneider làm tăng độ tin cậy, tăng độ hài lỏng của khách hàng, giảm thiểu thời gian mất điện của khách hàng, có thể khôi phục nhanh chóng nguồn cấp cho các khu vực không bị sự cố.

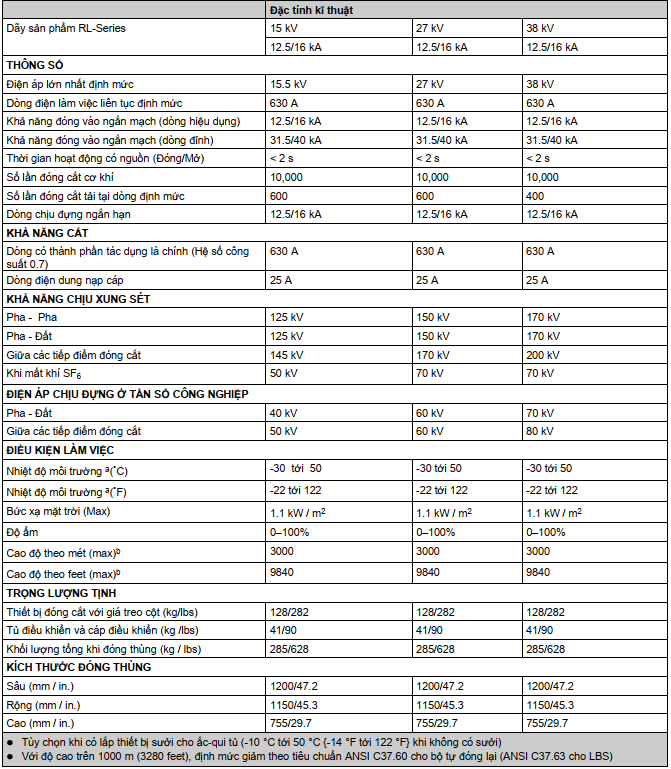

Đăc tính kỹ thuật của LBS 35kV-630A:
Tủ điều khiển ADVC. Tổng quan về tủ điều khiển: có chức năng bảo vệ tiên tiến, khả năng ghi dữ liệu và truyền thông được thực hiện trong tủ điện điêu khiển ADVC. Tủ điều khiển này được thieeys kế đặc biệt để lắp trên trụ điện ngoài trời và thường được gắn ở vị trí thấp để người vận hành có thể tiếp cận vận hành và điều khiển dễ dàng.

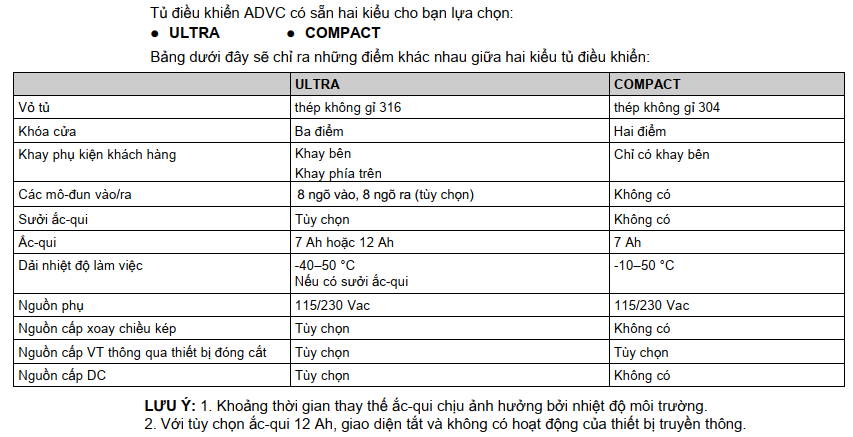

Thông số của tủ điều khiên ADVC:

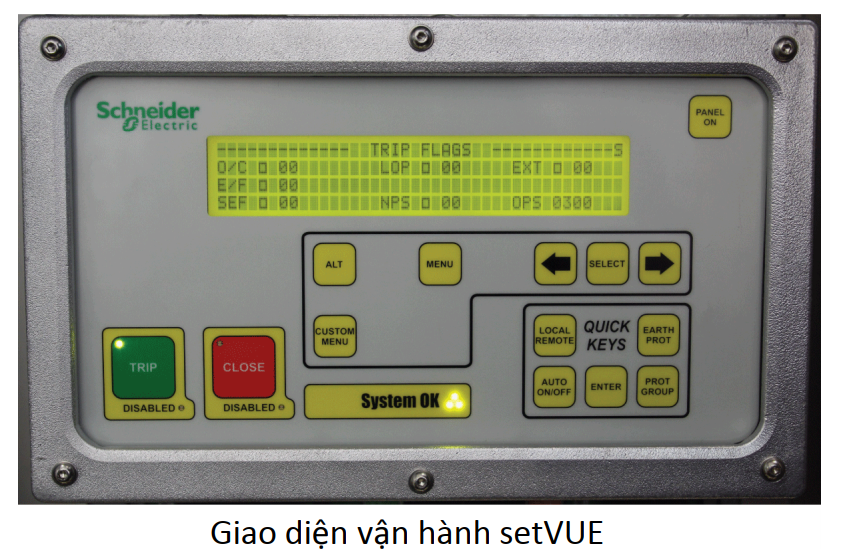

Giao diện vận hành setVUE
Vận hành trên cơ sở thực tiễn các giao diện vận hành của các bộ điều khiển trước đây, giao diện kiểu menu với hiển thị màn hình LCD rộng tạo cảm giác và diện mạo quen thuộc cho người dùng

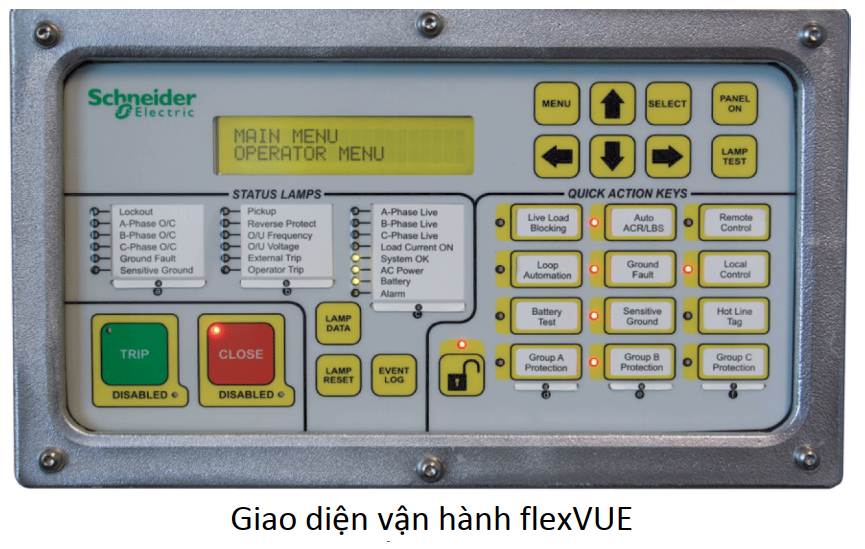

Giao diện vận hành flexVUE
- báo 20 đèn trạng thái cung cấp thông tin nhanh chống về trạng thái bảo vệ và bộ điều khiển
- có 12 phím thao tác nhanh để thực hiện các tác vụ thường dùng như Bật/ Tắt " Điều khiển từ xa" Bât/ Tắt " tự đóng lại".vv.vv Mỗi phím có đèn trạng thái riêng để báo tình trạng Bật/ Tắt ( ON/ OFF)
- Các đèn trạng thái và các phím thao tác nhanh có thể tùy chình theo yêu cầu
- Có thể truy cập dữ liệu đo lương và sự kiện cũng như thay đổi các thông số cài đặt·
Sơ đồ đấu nối và mô tả cách đấu nối LBS 35kV-630A
