Cầu Dao Cách Ly 24kV - Disconnector Switch(DS)24kV
- Cầu dao tiếp địa (cầu dao chống dò điện đất) là thiết bị điện dùng cắt nguồn điện khi phát hiện ra dòng điện rò rỉ xuống đất
- Là loại cầu dao dùng ngoài trời với cơ cấu thao tác đóng cắt tiếp điểm dạng chém ngang (thao tác đóng cắt theo phương ngang).
- Dao cách ly chỉ được sử dụng để đóng cắt khi dòng điện không tải (không có dòng điện).
- Thiết bị tạo ra khoảng hở cách điện trông thấy được giữa bộ phận đang mang điện và bộ phận cắt điện để đảm bảo an toàn cho người sử dụng.
1. Giới thiệu:
Cầu dao cách ly, thiết bị điện trung thế phân phối bởi VinaNET – 0984.06.1900. Dao cách ly chỉ được dùng để đóng cắt khi không có dòng điện. Vì vậy nhờ nó mà khi sửa chữa một thiệt bị thì thiết bị khác vẫn làm việc bình thường. Chúng tôi có nhiều năm cung cấp thiết bị điện trung và hạ thế, các loại cầu dao phụ tải ngoài trời, cầu dao phụ tải trong nhà, cầu dao cách ly chém đứng, chém ngang; vật liệu cấu tạo sứ Gốm và sứ Polime. Cam kết chất lượng vật tư, bảo hành và giá bán nhiều ưu đãi hiện nay.
Cầu dao cách ly là khí cụ điện dùng để đóng và cắt mạch điện cao áp, khi có điện hay khi dòng điện nhỏ hơn dòng định mức; tạo khoảng cách an toàn có thể nhìn thấy được. Dao cách ly có thể đóng cắt dòng điện của đường dây hoặc cắt không tải của MBA. 35KV l ≤ 30 km 110KV l ≤ 20 km 20KV l không hạn chế.
2. Chức năng:
Trong lưới điện, vị chí dao cách ly sẽ được đặt trước thiết bị bảo vệ như là: máy cắt hay cầu chì. Một vài trường hợp dao cách lý được nối đất, khi mở dao, thì dao nối đất liên động, nối phần mạch cách ly để phóng điện áp dư còn tồn tại trong mạch cắt, đảm bảo an toàn.

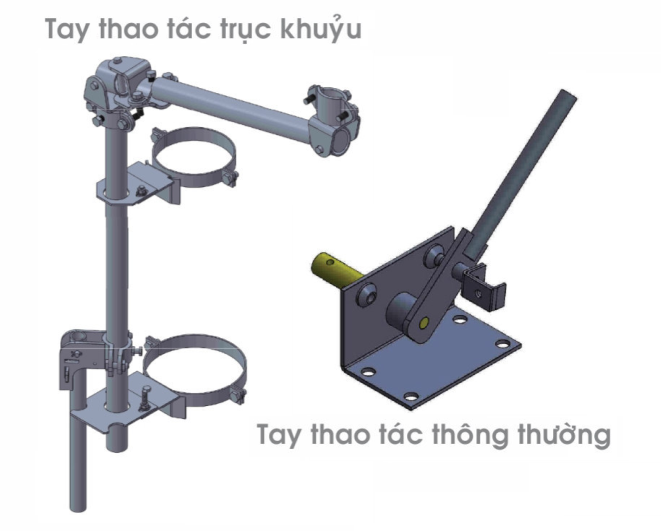

Thao tác đóng mở dao cách ly thường được thao tác bằng tay hoặc bằng điện (điều khiển tự động).
Theo phân loại có: Dao cách ly lắp đặt trong nhà và Dao cách ly lắp đặt ngoài trời
Theo kết cấu: phân ra hai loại gồm: Dao cách ly một pha và Dao cách ly ba pha
Theo kiểu truyền động gồm có: Dao cách ly kiểu chém, Dao cách ly kiểu trụ quay; Dao cách ly kiểu treo và Dao cách ly kiểu khung truyền
- Công dụng:
Sử dụng đóng ngắt dòng điện cao áp, siêu cao áp. Dùng để đóng ngắt điểm trung tính của máy biến áp. Đóng ngắt các cuộn dây hồ quang trong khi lưới điện không có hiện tượng chạm đất, hay đóng cắt cầu dao cách ly nối tắt thiết bị điện.
Đảm bảo an toàn cho người sử dụng khi cắt dòng điện có tải và tạo khoảng cách điện an toàn trông thấy được giữa bộ phận đang mang điện và bộ phận cắt điện
- Công dụng của cầu dao tiếp địa
Cầu dao tiếp địa (cầu dao chống dò điện đất), là thiết bị điện dùng cắt nguồn điện, khi phát hiện ra dòng điện rò rỉ xuống đất.
Công dụng: Có tác dụng tránh điện giật cho người thợ điện vận hành, tránh tổn hao điện năng (lãng phí vô ích) cho đơn vị chủ quản (quản lý điện). Đề phòng xảy ra hỏa hoạn với mạng lưới điện, ngắt điện khi phát hiện chập điện,…
Vị trí: được lắp trong nhà và trên mạng lưới điện, hoặc lắp cho trạm biến áp nhằm kiểm soát điện rò rỉ.
5. Thông số kỹ thuật:
